藍寶石(α-Al2O3)為剛玉族礦物,莫氏硬度為9,熱特性、電氣特性和介電特性極好,而且惰性強、透光性和耐磨性好,是一種光學特性、物理特性、機械特性和化學特性獨特組合的氧化物晶體。藍寶石在航空和光電子等領域被廣泛應用,此外,在LED照明產業中也得到了普遍應用。在藍寶石化學機械拋光中,磨料是重要因素之一,它既決定機械作用的大小又影響化學作用的快慢,進而對去除速率和被拋材料表面狀態都有影響。磨料、壓力、溫度、流量和pH值等都是影響CMP效果的因素。但是當工藝參數最佳時,磨料就成為影響CMP的重要因素,而且由于不同磨料的硬度不同,在CMP過程中對被拋材料起到的機械作用也各不相同。本文主要采用單一的SiO2磨料和Al2O3磨料以及混合磨料對藍寶石進行化學機械拋光,通過對比選擇一種對藍寶石的CMP效果更好的磨料。
1、藍寶石CMP機理
化學機械拋光(CMP)是當前世界上唯一可以實現全局平坦化的工藝技術,在許多領域都得到了廣泛的應用。在藍寶石CMP系統中,磨料發揮的作用是參與化學反應和機械研磨;瘜W(xué)作用主要是使磨料與被拋材料發生反應,形成易被去除的產物;機械研磨作用主要是使反應生成物脫離被拋材料表面,使材料新生表面露出,以便繼續反應去除。因此磨料在CMP過程中的作用非常重要。
藍寶石CMP是機械研磨和化學腐蝕的共同作用,其作用機理較為復雜,目前尚未有統一定論。只有一個公認的Preston方程來表達去除速率和工藝參數的影響,其表達式為:
(1)
式中:Rp為藍寶石去除速率;Kp表示Preston方程系數;p表示壓力;v表示拋光布與拋光片的相對速率。
基于彈塑性接觸理論、化學動力學和分子動力學理論,藍寶石去除速率公式為:
(2)
式中:Rp為藍寶石去除速率;dm為表面分子的平均直徑;d為磨料與工件接觸的平均直徑;Ar為拋光墊與工件的實際接觸面積;β為表面分子發生化學反應的概率;r為反應產物被磨料去除的概率;x為磨料的密度;D為磨料的平均直徑。從式(2)中可以看出藍寶石的去除速率與磨料有著密切的關系。
2、藍寶石襯底CMP實驗
實驗采用3英寸(1英寸=2.54cm)的藍寶石單晶片,晶向為[001]。拋光機采用法國Alpsitec公司生產的型號為E460E拋光機,拋光墊的型號為suba600,利用AB204-N電子分析天平對藍寶石進行稱重,通過CMP前后的質量差得到去除速率,粗糙度檢測采用Agilent5600LS原子力顯微鏡。拋光液磨料為單一的質量分?jǐn)?shù)分別為40%的SiO2溶液和20%的Al2O3(α型)溶液以及Al2O3/SiO2混合磨料和SiO2/CeO2混合磨料。添加劑采用河北工業大學自主研制的活性劑和螯合劑。
CMP工藝參數的設置:以SiO2和SiO2/CeO2作為磨料時,壓力為4psi,轉速為80r/min,流量為70mL/min,pH值為12,溫度為35℃;以Al2O3和Al2O3/SiO2作為磨料時,壓力為4psi,轉速為80r/min,流量為60mL/min,pH 值為12,溫度為32℃。
3、單一磨料對藍寶石CMP實驗結果與分析
3.1 不同壓力下兩種磨料對藍寶石CMP效果的影響
以質量分?jǐn)?shù)為40%的SiO2作為磨料時,流量為70mL/min,溫度為35℃;以質量分?jǐn)?shù)為20%的Al2O3為磨料時,流量為60mL/min,溫度為32℃。設置壓力分別為2,3,4,5和6psi,pH值為12,轉速為80r/min。藍寶石去除速率曲線如圖1所示。

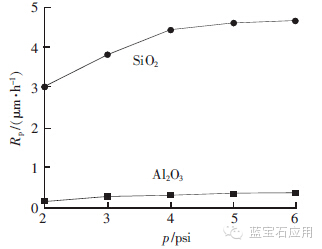

圖1 壓力對去除速率的影響
圖1反映出不同壓力對藍寶石去除速率的影響規律。從圖1中可以得到藍寶石在CMP過程中,去除速率隨著壓力的增大而增大,當壓力增大到一定程度時,去除速率增長變緩。因為壓力的增大會加大拋光布與藍寶石晶片間的摩擦力,增加了磨料與晶片表面之間的碰撞頻率,進而引起強大的系統機械作用;摩擦力加大的過程中系統內部溫度升高,加快化學反應速率,從而引起系統化學作用的加強,所以去除速率增大。但是如果壓力過大,導致拋光墊和晶片間空隙減少,流入拋光區的液體量就會減少,減弱了化學作用,最終去除速率也會減小。綜上所述,并不是壓力越大就能使拋光速率達到最佳狀態。壓力增加導致襯底材料與拋光布間的摩擦力加大,機械作用的加強使襯底表面極易出現劃傷,因此壓力過大也會使其表面出現缺陷;同時,摩擦生熱導致襯底表面溫度迅速上升,促進了化學反應的進行,如果反應過快,表面容易出現缺陷。經過實驗得出,當壓力為4psi時效果最好,所以確定實驗最優壓力為4psi。
圖2(a)和分別是在10μm×10μm范圍內壓力為4psi時,采用SiO2磨料和Al2O3磨料的藍寶石CMP后表面狀態原子力圖。從圖2可以看到,采用SiO2磨料對藍寶石進行拋光后的表面粗糙度約為0.554nm,采用Al2O3磨料進行拋光后藍寶石表面的粗糙度約為0.814nm。

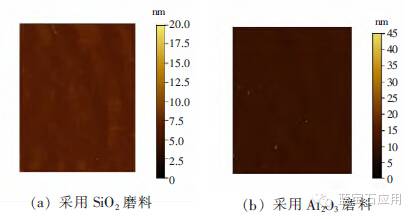

圖2 壓力為4psi時SiO2磨料和Al2O3磨料的藍寶石CMP后表面狀態
