GCC42D（42寸雙振鏡）
雙振鏡加工方式，加工效率高。標配1150mmx650mm工作平臺，單片加工范圍320mmx160mm，最大支持42寸電容式觸摸屏可視區和導線區蝕刻；
大幅面系列激光蝕刻機專為大尺寸電容屏導線及可視區蝕刻進行機械結構、光路結構、吸附平臺進行等設計。特別適合32寸至100寸電容屏蝕刻加工。
1.加工幅面大：專為大尺寸設計，可加工32寸-100寸屏，100寸以上支持定制；
2.高效率：雙振鏡加工方式，排除抓標及直線電機移動時間效率提高接近100%，總體效率提高50%~80%，圖檔越復雜效率越高；同時能有效減少拼接風險。
3.大理石結構設備穩定性高：底座采用大理石基板，機械強度高，結構穩定可靠。
4.操作靈活智能：采用自主研發的自動化控制軟件，操作簡捷易用，圖檔更新方便；
5.精度高：有效解決材料印刷偏位問題，提升良率，可實現異形排版單粒糾偏；
6.成本省：干刻工藝，可取代黃光，制程簡單，操作人員少，無污染，可有效降低生產成本。
|
加工對象 |
電容屏 |
|
加工材料 |

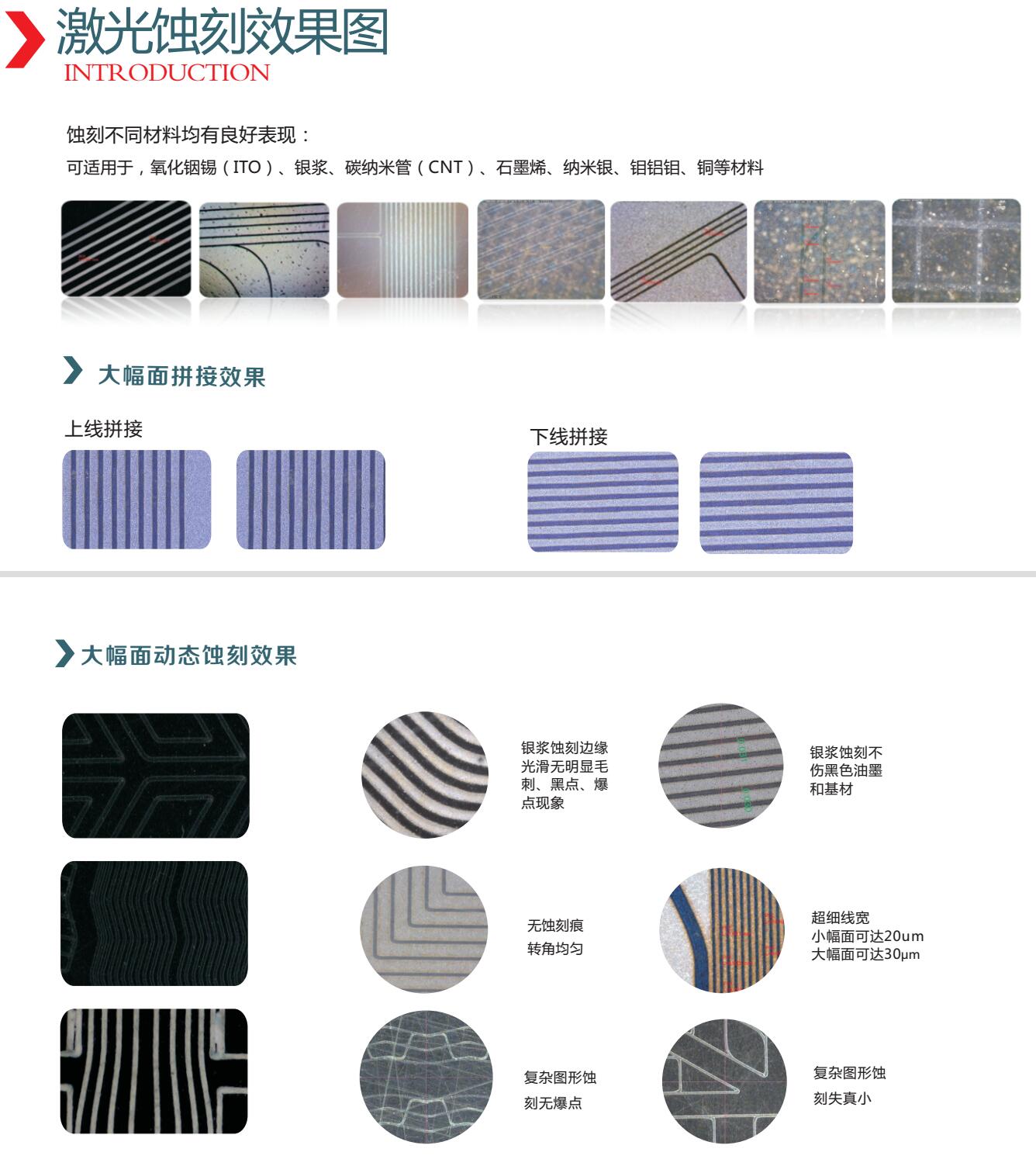

銀漿、ITO、CNT、石墨烯等 |
|
蝕刻材料厚度/蝕刻線寬 |
30μm ~40μm （視具體材料材質與膜厚及膜厚均勻度而定） |
|
線性度 |
±3μm |
|
綜合定位精度 |
±10μm（排除材料印刷誤差） |
|
重復加工精度 |
±2μm |
|
拼接精度 |
±5μm |
|
工作平臺面積 |
1200 mm×700 mm |
|
有效加工面積 |
1100 mm×600 mm |
|
定位方式 |
雙CCD自動定位 |
|
加工速度 |
≤4500 mm/s（視具體材料而定） |
|
單PCS加工范圍 |
320 mm×160 mm(雙振鏡) |
