激光蝕刻機是利用激光與材料的相互作用，進行導電線路（氧化銦錫、銀粉等）的分割，從而實現觸控面板 sensor layout 的布局，進行觸摸屏線路蝕刻的專業設備。
目前，觸控面板向窄邊框和全面屏的發展趨勢逾演逾烈，能夠蝕刻加工超細線寬的設備需求也越來越大。
優勢：
1、底座采用大理石基板，機械強度高，結構穩定可靠，為設備的整體精度穩定性提供了很好的保證。
2、運動機構采用直線電機和大理石機構，能夠到達高速、高精度運行，重復定位精度可到2μm。
3、高精振鏡，加工速度可以達到3m/s，定位精度可到±10μm。

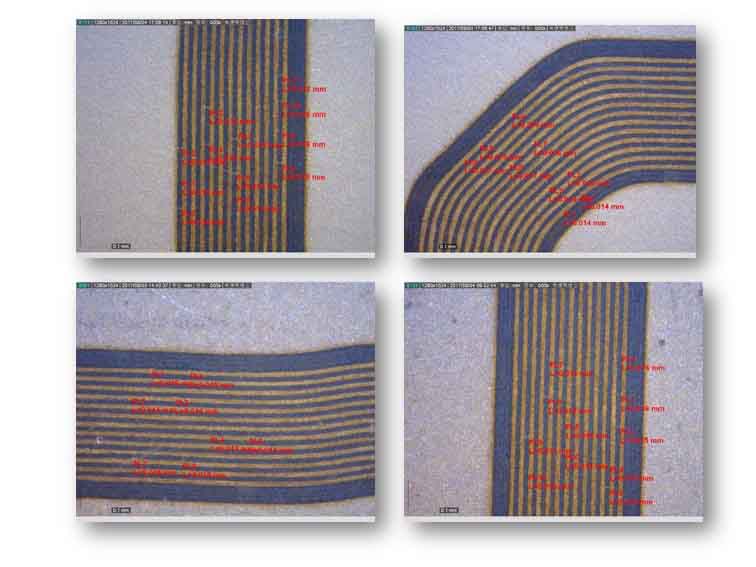

4、專業定制激光器、平場透鏡 、高精度控制系統工作穩定，可以實現蝕刻線距17μm±2μm的精細加工量產。
5、設備操作簡單，圖檔更新方便，制程縮短，稼動率高。
6、設備控制軟件能夠?qū)崿F(xiàn)自動圖檔分割，移動拼接加工，拼接精度可達±4μm
7、耗電量省，操作人員少，無污染，生產成本低。
中文信息內容！適合21寸及以下手機、車載、平板、智能穿戴，點餐機等觸控屏，玻璃/薄膜表面氧化銦錫（ITO），銀漿（Ag）、碳納米管（CNT）、石墨烯、納米銀、鉬鋁鉬、銅等涂層的超細線寬蝕刻。
|
加工對象 |
全面屏玻璃/薄膜 |
|
加工材料 |
全面屏玻璃/薄膜 ITO、 銀漿、 CNT、 石墨烯等 |
|
蝕刻材料厚度/蝕刻線寬 |
當 4μm~6 μm (銀漿厚度/均勻度) |
|
線性度 |
±3μm |
|
綜合定位精度 |
±10μm（ 排除材料印刷誤差） |
|
重復加工精度 |
±2μm |
|
拼接精度 |
±4μm |
|
工作平臺幅面 |
560 mm×560 mm |
|
有效加工幅面 |
500 mm×500 mm |
|
CCD 對位尺寸 |
500 mm×500 mm |
|
定位方式 |
雙 CCD 自動定位 |
|
加工速度 |
≤3000 mm/s （ 視具體材料而定） |
|
單 PCS 加工范圍 |
110 mm×110 mm |
